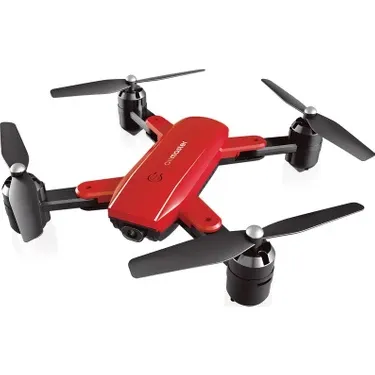

Corby SD01 Air Master Drone

PAKET İÇERİĞİ
Corby SD01 Drone
USB Şarj Kablosu
2 Adet Yedek Pervane
4 Adet Pervane Koruması
Kumanda
Tornavida
Kullanma Kılavuzu

TEKNİK BİLGİLER
Havada Sabitleme
Otomatik Kalkış-İniş
WIFI Kablosuz Bağlantı ile cep telefonu ile kontrol ve anlık görüntü alma
Hand Sense System: el hareketleri ile fotoğraf ve video çekme
Akıllı Telefon ile Uçurabilme
360o Otomatik Takla Atma
Geliştirilmiş Batarya
1080p kamera görüntüsü ve kaydı
4 Adet yedek pervane ile yedek parça desteği
1000mah güçlü batarya ( 10-13 dk uçus süresi )

ÖNEMLİ NOTLAR
14 yaş ve altı için uygun değildir.
Engelli arazide uçurmayınız.
Bu ürün dikkatli ve emniyetli kullanılması gereken bir oyuncaktır.
Lütfen ürünü burada belirtilen talimatlara göre kullanın ve profesyonel destek almadan ürünü tamir etmeyi denemeyin.
Bu ürün uçurulmadan önce pratik yapılmasını gerektirir.
Lütfen kurulumunu ve kullanımını talimatlara uygun olarak yapınız.
Aksi taktirde üretici, ürünün hasar görmesine veya herhangi bir kişinin yaralanmasına karşı sorumlu tutulamaz.

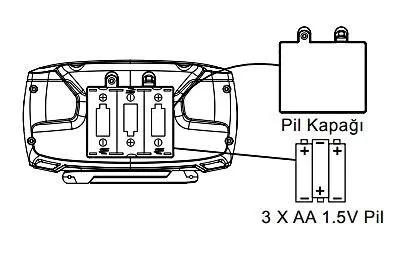

KUMANDA KURULUMU
1- Çapraz kaydırarak batarya kapağını açınız.
2- 1.5V alkalin pilleri takınız (piller paket içeriğine dahil değildir) Artı ve eksi kutupları doğru yöne denk getirdiğinizden emin olunuz (şekilde görüldüğü gibi olmalıdır)
3- Batarya kapağını tekrar takıp aksi yönde ittirerek kilitleyiniz.

DRONE PİLİNİN ŞARJI
Grafikte görüldüğü gibi Drone üzerindeki bataryayı çekerek çıkartınız.
Daha sonrasında kutu içerisinden çıkan şarj kablosuna bağlayınız.
Şarj işlemini 5V 1A orijinal adaptörler veya bilgisayarınızın USB girişi üzerinden gerçekleştirebilirsiniz.
Ortalama şarj dolum süresi 1 saat 15 dakikadır.
Batarya şarj olurken kablonun ucunda ışık yanmaktadır.
Bataryanız dolduğunda bu ışık sönecektir.
Bataryanızı, USB şarj kablosu aracılığı ile tüm USB girişli cihazlara bağlayarak şarj edebilirsiniz

UÇUŞ AYARLARI VE GENEL AYARLAR
Uçuştan önce: Lütfen kumanda ile bir miktar pratik yapınız.
Kumandanın hassasiyeti yüksektir.
Bu nedenle küçük ve yavaş hareketler ile başlayınız.
1. Açık bir alanda drone'u yerleştirin ve cihazı kendinize göre hizalayın.
2. Kumanda yönergelerinden hassasiyet yüksek olduğu için yavaşça yükseltin, ardından yukarı - aşağı - ileri - geri - sol gibi küçük pratikler yapın.
3. Uçuş pratiği oldukça önemlidir. Bu nedenle olabildiğince tekrar yapın ve kumanda zerindeki parmak deneyiminizi arttırın.

ÖNEMLİ VE PRATİK BİLGİLER
1. Cihazın tüm montajını tamamladıktan sonra yere (düz bir zemine) koyup kalibrasyonunu yapınız.
KALiBRASYON
Sol joystick kolunu bir kere yukarı bir kere aşağı çekiniz.
Bu Drone ve kumandayı birbiriyle eşleştirecektir.
Kalibrasyon için görseldeki gibi sol joystick kolunu sol alt köşeye, sağ joystick kolunu sağ alt köşeye aynı anda çekiniz.
Sesli bildirimin ardından Drone’un ışıkları 2 saniye yanıp söndükten sonra kalibrasyon gerçekleşmiş olacaktır.
ORYANTASYON
Drone’u uçurmaya başlamadan önce bilmeniz gereken en önemli nokta Drone’un yönüdür.
Kameranızın baktığı yön Drone’un ön kısmıdır.
Drone’un sırtı size bakacak şekilde kalkış yaptığınızda sağlıklı uçuş yapabilirsiniz.

2. Drone’u yüksek rüzgarlı hava şartlarında kullanmayınız. Rüzgar kuvveti 4’ün üzerinde olmamalıdır. Rüzgar şiddetini hava durumu bilgilerinden, anemometre’den veya basit bir akıllı telefon uygulaması ile edinebilirsiniz.
3. Drone’u kapalı alanda kullanmak kazalara ve yaralanmalara sebep olabilir.
4. Kumanda menzili maksimum 50 - 70 metre aralığındadır. Drone, kumanda menzilinden çıkarsa tekrar geri gelmeyebilir.
5. Drone’u insanların ve araçların yoğun olduğu alanlarda kullanmayınız. İstenmeyen kazalara yol açabilir.
6. Optimum uçuş süresi 10 - 13 dakika aralığındadır.

ADIM 1
Öncelikle akıllı cihazınıza QR Kod okuyucu herhangi bir uygulama kurunuz.
Daha sonra bu uygulama ile, akıllı cihazınızın işletim sistemine göre sağdaki QR kodlardan birini okutup gerekli uygulamayı yükleyiniz.
Bu uygulama ile Drone’unuzu akıllı cihazınız üzerinden kontrol edebilirsiniz.
ADIM 2
Kullanma Kılavuzu’nda bulunan Paket İçeriği bilgisine göre ürününüzde bir eksik olup olmadığını kontrol ediniz.
Kurulumu yapmak üzere tüm parçaları hazır bulundurunuz.
ADIM 3
Kullanma Kılavuzu’nda bulunan Batarya Şarjı yönergelerine göre bataryanızı şarj ediniz.
Batarya tam olarak şarj olmadan uçuşa geçmeyiniz. Tahmini şarj süresi 1.5 - 2 saat aralığındadır.
ADIM 4
Kullanma Kılavuzu’nda bulunan Kumanda Kurulumu yönergelerine göre kumanda pillerini yerleştiriniz.
Kumanda pillerini yerleştirmeden uçuşa geçmeyiniz.
ADIM 5
Eğer ilk kez Drone kullanıyorsanız ilk uçuşunuzu deneyimli bir pilottan (daha önce uçuş yapmış deneyimli kişi) destek alarak yapınız.
ADIM 6
Kullanma Kılavuzu’nda tarif edildiği şekilde Drone bataryasını yerleştiriniz.
ADIM 7
Kalibrasyon için : Sol Joystick kolunu sol alta, aynı anda sağ Joystick kolunu sağ alta doğru çekip basılı tutun.
Drone’un ışıkları peş peşe yanıp sönecek, aynı anda kumanda sinyal verecek.

Uçuş deneyimiziniz olsa dahi kazasız ve keyifli uçuşlar için bol bol açık ve rüzgârsız alanda pratik yapınız.
Kumanda hassasiyetini anlamak, manevra kabiliyeti edinmek ve el alışkanlığı için, küçük ve yavaş hareketler ile pratik yapmaya başlayınız.
Kumanda fonksiyonlarını anlamak için bu kılavuzda bulunan “Kumanda Rehberini” inceleyebilirsiniz.
Keyifli uçuşlar.

EŞLEŞTİRME VE KALİBRASYON ŞEKİLİ
Drone’u açınız ve düz bir zemine bırakınız. Kumandayı açınız.
Sol joystick kolunu bir kere yukarı bir kere aşağı çekiniz.
Bu Drone ve kumandayı birbiriyle eşleştirecektir.
Kalibrasyon için görseldeki gibi sol joystick kolunu sol alt köşeye, sağ joystick kolunu sağ alt köşeye aynı anda çekiniz.
Sesli bildirimin ardından Drone’un ışıkları 2 saniye yanıp söndükten sonra kalibrasyon gerçekleşmiş olacaktır.
Bu işlemler yapıldığı zaman drone uçmaya hazırdır.
İlk uçuruşları hakim olabileceğiniz yakınlıkta yapmalısınız.

ŞARJ ETME
Batarya kutu içinden çıkan USB şarj kablosu ile birlerştirilir.
Enerji verildiği zaman USB üzerindeki ışık sönmektedir.
Batarya tam dolu hale geldiğinde USB üzerinde kırmızı ışık yanmaya başlar.

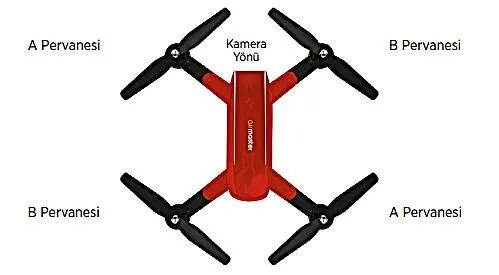

PERVANE DİZİLİM BİLGİLENDİRMESİ
Cihazınızın pervanelerinde yaşanan kırılma/yamulma gibi durumlarda, yedek pervanelerinizi aşağıdaki harflendirmelere göre takınız.
Aksi halde drone’unuz havalanmaz ve yanlış kanat yönüne yatar.

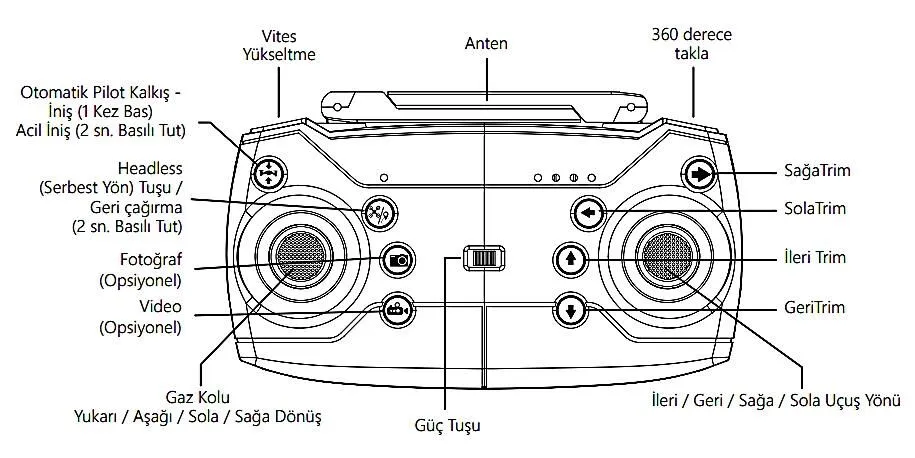

Otomatik pilot ile kalkış yapmak için gaz koluna 1 kez basın, yerden ortalama 1,5 m havalanıp sabit kalacaktır
Drone havada iken, tuşa 1 kez basıldığında en yakın zemine yavaş ve kontrollü iniş yapar.
Tuşa basılı tutulduğunda cihaz gazı keserek acil iniş yapar.
İlgili tuşa basıldığında drone sol tarafa hareket ediyorsa sağ tarafa trim alması sağlanır.
İlgili tuşa basıldığında drone ileri yönde hareket ediyorsa geri yönde trim alması sağlanır.
İlgili tuşa basıldığında drone sağ tarafa hareket ediyorsa sol tarafa trim alması sağlanır.
İlgili tuşa basıldığında drone geri yönde hareket ediyorsa ileri yönde trim alması sağlanır.
Kumanda kolu yukarı ya da aşağı doğru hareket ettiğinde, drone yükselir ya da iner.
Sol kumanda kolu sola veya sağa çekildiğinde, drone sola veya sağa döner.
Sağ kumanda kolu yukarı veya aşağı itildiğinde, drone ileri / geri gider.
Sağ kumanda kolu sola veya sağa çekildiğinde, drone sola veya sağa gider.

SERBEST YÖN / GERİ ÇAĞIRMA TUŞU
İlgili tuşa 1 kez basıldığında serbest yön (Headless) özelliği devreye girer.
Normal şartlarda Drone kamera yönüne göre ileri-geri / sağa-sola hareket ederken, bu özellik açıldığında kamera yönü önemini kaybeder.
İlgili tuşa 2 sn. basılı tutulduğunda Drone kumanda yönünde geri gelmeye başlar

VİTES TUŞU
Cihazınızın rüzgar direncini artırmanızı veya daha keskin hareketler yapabilmenizi sağlar.
Bu işlemi tuşa basarak yapabilirsiniz.
Cihaz ilk açılışta %30’luk hızda çalışır.
Bir kez basıldığında 2 sesli bildirim verir, %60 hıza ulaşır.
Bir kez daha basıldığında 3 sesli bildirim verir ve %100 hıza ulaşır.
Tekrar basıldığında tek sesli bildirim vererek %30 ilk kullanıldığı konuma gelir.

360 DERCE TAKLA ATABİLME
Cihaz otomatik olarak kendi ekseninde takla atabilir.
Bu işlem için sağ üstündeki tuş kullanılır.
Dipnot: Drone takla atabilmesi için batarya ikaz ışıklarının yanmaması ve drone’un 1 m üst/alt boşluğu olması lazım.
Tuşa basınız. Kumanda sesli bildirim verir. 4 ana yönden birini seçin. Otomatik olarak gerçekleşsin.

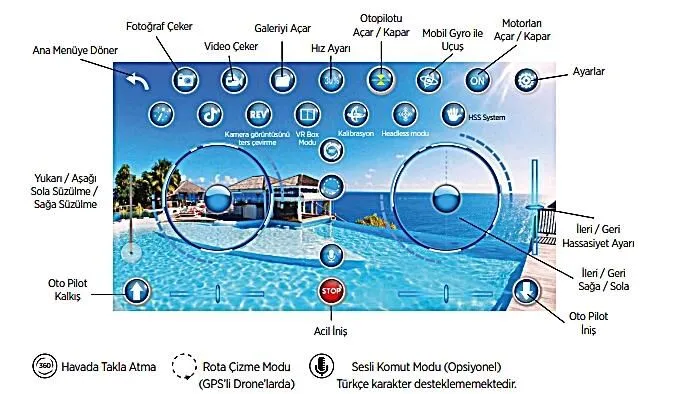

TELEFON İLE BAĞLANTI
Öncelikle akıllı cihazınıza QR Kod okuyucu herhangi bir uygulama kurunuz.
Daha sonra bu uygulama ile, akıllı cihazınızın işletim sistemine göre sağdaki QR kodlardan birini okutup gerekli uygulamayı yükleyiniz.
Bu uygulama ile Drone’unuzu akıllı cihazınız üzerinden kontrol edebilirsiniz.
Eğer Drone’unuzu kumanda ile değil akıllı cihazınız ile kontrol edecekseniz aşağıdaki yönergeleri izleyiniz.
- Drone’unuzun bataryasını bağlayıp On/O? tuşu ile çalışır duruma getiriniz.
- Akıllı cihazınızın WiFi ayarını açık duruma getirip listelenen WiFi ağları arasından cihazın modelini (CORBY SD01-****) seçiniz.
- Akıllı cihazınız ile Drone arasında bağlantı kurulduğunda cihazınıza kurmuş olduğunuz uygulamayı açınız.
Önemli: Android cihazlarda “İnternet erişimine ulaşılamıyor” ibaresi görülebilir. Bu durumda bağlantı sağlandı ise uygulamaya girilmesi yeterlidir. Ekrana görüntü aktarımı sağlanacaktır.

EL HAREKETLERİ İLE FOTOĞRAF VE VİDEO
Uygulama içinde sağ üstteki ayarlara tıklayın. Açılan alt başlık içinden el işaretine basın.
Sarı renk olduğunda ekranda saydam dikdörtgen bir çerçeve çıkacak.
Bu çerçeve içerisine yaparsanız 3 saniye sonra fotoğraf, 3 saniye sonra video çekmeye başlar ve aynı hareketi yaparsanız kaydı sonlandırır.
Dipnot: Hareketli işlemi elin arka zemin ile aynı renkte olmadığı zeminde yapılmalı.



CİHAZINIZIN KULLANMA ÖMRÜ VE GARANTİ SÜRESİ
Aşagıdaki bilgiler sadece Türkiye için geçerlidir.
* Cihazınızın kullanım süresi 3 yıldır.
* Bu ürünün garanti süresi 2 yıldır.
* AEEE’ye uygundur.
